Mikroprosesor & Mikrokontroler M1 ~ Filzah Zaki P.H

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

Percobaan

*Klik teks untuk menuju

1. Pendahuluan [back]

Sistem indikator lampu labor telah menjadi elemen krusial dalam mencerminkan kemajuan teknologi modern. Dalam berbagai sektor, lampu indikator labor tidak hanya berfungsi sebagai pemberi sinyal atau tanda, melainkan juga sebagai simbol dari inovasi dalam pemantauan dan pengaturan berbagai proses. Keberadaan lampu indikator labor semakin mencuat dalam menggambarkan kompleksitas sistem modern yang memerlukan pemahaman yang mendalam terhadap berbagai variabel. Sejalan dengan perkembangan teknologi, paragraf ini akan mengulas peran dan dampak sistem indikator lampu labor dalam menghadirkan solusi canggih untuk mendukung berbagai aktivitas dan proses di era digital ini.

2. Tujuan [back]

Memahami prinsip dasar input dan output pada mikrokontroler.
Dapat mengaplikasikan mikroprosesor & Mikrokontroller pada sistem indikator labor

3. Alat dan Bahan [back]

Alat

Power Supplay

Bahan

ARDUIUNO (ARD 1)

Touch sensor

Flame Sensor

Infrared sensor

Komponen Output

1. Lampu

A. Spesifikasi :

- Higher lumen output: from 1850 lm to 4900 lm

- Almost constant lumen maintenance throughout the entire life of the lamp due to Luxline Plus triphosphor technology

- High colour rendering (Ra85/Class1B)

- For electronic ballast operation only giving greater efficiency and advantages in improved starting and life performance

- Optimised ambient operating temperature at 35° C (max lumen output) allows compact luminaire designs

- Reduced storage volume and transportation costs

- Average rated life: up to 20000 hours

2. LED-red dan LED-yellow

3. Motor DC

Spesifikasi Motor DC

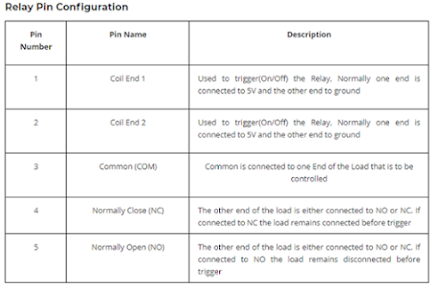

4. Relay

Spesifikasi:

4. Dasar Teori [back]

ARDUIUNO

Arduino UNO

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

(1) Bagian-bagian Arduino Uno

(a) POWER USB

Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

(b) POWER JACK

Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

(d) Reset

Digunakan untuk mengulang program Arduino dari awal atau Reset.

(e) Digital Pins I / O

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

(f) Analog Pins

Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

(g) LED Power Indicator

Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik

(2) BAGIAN-BAGIAN PENDUKUNG

(a) RAM

RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).

(b) ROM

ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dariMask ROM, PROM, EPROM, EEPROM.

4. Dasar Teori [back]

Arduino Uno

Arduino Uno adalah board mikrokontroler berbasis ATmega328 (datasheet). Arduino uno memiliki 14 pin input dari output digital dimana 6 pin input tersebut dapat digunakan sebagai output PWM dan 6 pin input analog, 16 MHz osilator kristal, koneksi USB, jack power, ICSP header, dan tombol reset. Untuk mendukung mikrokontroler agar dapat digunakan, cukup hanya menghubungkan Board Arduino Uno ke komputer dengan menggunakan kabel USB atau listrik dengan AC yang-ke adaptor-DC atau baterai untuk menjalankannya.

Setiap 14 pin digital pada arduino uno dapat digunakan sebagai input dan output, menggunakan fungsi pinMode(), digitalwrite(), dan digitalRead(). Fungsi fungsi tersebut beroperasi di tegangan 5 volt, Setiap pin dapat memberikan atau menerima suatu arus maksimum 40 mA dan mempunyai sebuah resistor pull-up (terputus secara default) 20-50 kOhm.

Input dan Output

Setiap 14 pin digital pada ArduinoUno dapat digunakan sebagai input atau output, menggunakan fungsi pinMode(), digitalWrite(), dan digitalRead(). Input/output dioperasikan pada 5 volt. Setiap pin dapat menghasilkan atau menerima maksimum 40 mA dan memiliki internal pull-up resistor 20-50 Kohms.

Catu Daya

ArduinoUno dapat beroperasi melalui koneksi USB atau power supply. Dalam penggunaan power supply dapat menggunakan adaptor DC atau baterai. Adaptor dapat dihubungkan dengan jack adaptor pada koneksi port input supply.

Memory

Arduino memiliki 32 KB flash memory4 untuk menyimpan kode, juga 2 KB yang digunakan untuk bootloader.Arduino memiliki 2 KB untuk SRAM dan 1 KB untuk EEPROM.

Perangkat Lunak (Arduino Software)

Lingkungan open-source Arduino atau Arduino IDE5 memudahkan untuk menulis kode dengan meng-upload ke I/O board. Ini berjalan pada Windows, Mac OS X, dan Linux. Berdasarkan pengolahan, avr-gcc, dan perangkat lunak open-source lainnya.

Pemograman

Arduino Uno dapat diprogram dengan perangkat lunak Arduino. Pilih ArduinoUno dari Tool lalu sesuaikan denganMicrocontroller yang digunakan.

Resetter

Tombol reset Arduino Uno dirancang dengan cara yang memungkinkan untuk mengatur ulang oleh perangkat lunak yang berjalan pada computer yang terhubung.

Arduino IDE

IDE (Ingrated Development Environment) yang diperuntukan untuk membuat perintah atau source code, melakukan pengecekan kesalahan,kompilasi,upload program, dan menguji hasil kerja arduino

2. Sensor touch

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

Sensor Sentuh Kapasitif

Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

Sensor Sentuh Resistif

Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

Grafik Respon Sensor Touch:

3. Sensor Infrared

Infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infrared, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.

Dari grafik dapat disimpilkan bahwa semakin jauh jarak benda maka semakin kecil output nya, dan begitu juga sebaliknya.

Dari grafik dapat disimpulkan bahwa semakin tinggi intensitass cahaya maka semakin rendah nilai resistansi dan sebaliknya.

Grafik Respon Sensor Infrared:

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

4. Sensor Flame

flame sensor adalah memanfaatkan kemampuan nyala api untuk menyerap dan memancarkan cahaya pada panjang gelombang tertentu. Nyala api memiliki karakteristik memancarkan cahaya pada panjang gelombang 760 nm hingga 1.100 nm. Sensor api menggunakan prinsip ini untuk mendeteksi adanya nyala api.

berikut adalah grafik pada flame sensor

Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

12. Lampu

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor.

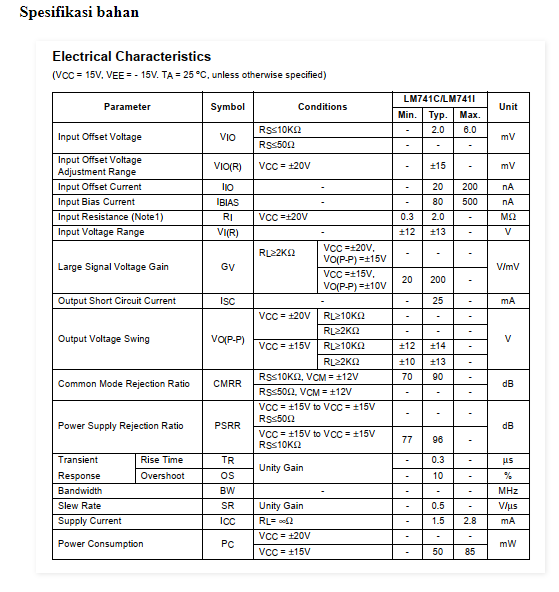

13. IC OP AMP

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

b. Inverting dan non inverting amplifier

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = ∼)

b. Impedansi input tak berhingga (rin = ∼)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Grafik input dan output op amp

Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Satuan atau nilai resistansi suatu resistor disebut Ohm dilambangkan dengan simbol Omega (Ω).

Simbol Resistor :

Cara Menentukan Nilai Resistor :

· Dengan Kode Warna :

· Resistor dengan 4 cincin kode warna

Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

· Resistor dengan 5 cincin kode warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

· Resistor dengan 6 cincin warna

Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

· Dengan Kode Huruf Resistor

Kode Huruf Untuk Nilai Resistansi :

o R, berarti x1 (Ohm)

o K, berarti x1000 (KOhm)

o M, berarti x 1000000 (MOhm)

Kode Huruf Untuk Nilai Toleransi :

o F, untuk toleransi 1%

o G, untuk toleransi 2%J, untuk toleransi 5%

o K, untuk toleransi 10%

o M, untuk toleransi 20%

Rumus Menentukan Nilai Resitor :

o Resistor Seri R(total) = R1+R2+ R(selanjut nya).

o Resistor Paralel R(total) = 1/R(total) = 1/R1 + 1/R2 + 1/R(seterusnya).

B. Komponen Input

Sensor Infrared

Infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infrared, IR).

Sensor Flame

Sensor Touch

C. Komponen Output

-LED (Light Emiting Diode)

LED adalah suaatu semikonduktor yang memancarkan cahaya, LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n) dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED diberikan arus terbalik, hanya akan ada sedikit arus yang melewati LED. Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

D. Komponen Lainnya

-Arduino

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

Arduino Uno

Bagian-bagian arduino uno:

-Power USB

Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

-Power jack

Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

-Crystal Oscillator

Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

-Reset

Digunakan untuk mengulang program Arduino dari awal atau Reset.

-Digital Pins I / O

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

-Analog Pins

Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

-LED Power Indicator

Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

Bagian - bagian pendukung:

-RAM

-ROM

ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.

Block Diagram Mikrokontroler ATMega 328P pada Arduino UNO

Adapun block diagram mikrokontroler ATMega 328P dapat dilihat pada gambar berikut:

Block diagram dapat digunakan untuk memudahkan / memahami bagaimana kinerja dari mikrokontroler ATMega 328P.

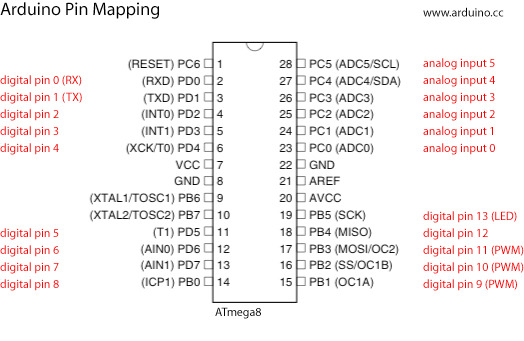

Pin-pin ATMega 328P:

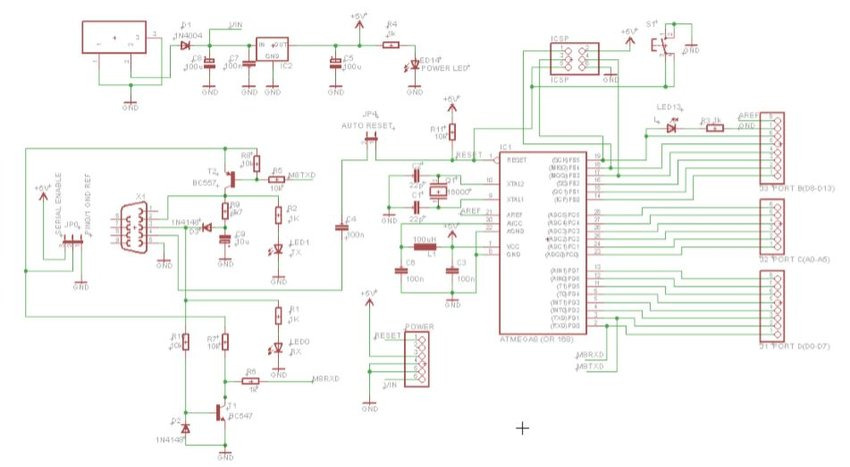

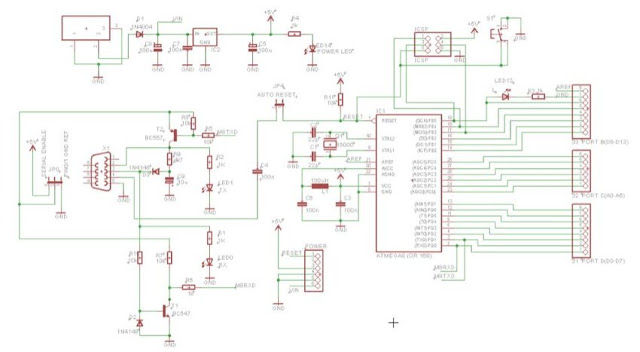

Rangkaian Mikrokontroler ATMega 328P pada Arduino UNO

5. Percobaan [back]

a.) Prosedur [back]

Siapkan segala komponen yang di butuhkan
Susun rangkaian sesuai panduan
Input codingan arduino
Hidupkan rangkaian
Apabila tidak terjadi eror, maka rangkaian selesai dibuat.

b.) Hardware dan diagram blok [back]

Hardware
Arduino Uno
Infrared Sensor
LED
Touch Sensor
Flame sensor
Jumper

Diagram Block

c.) Rangkaian Simulasi dan Prinsip Kerja [back]

Prinsip Kerja

Ketika seseorang memasuki laboratorium dan mengaktifkan switch, seluruh sistem di dalamnya mulai beroperasi. Sensor-sensor yang terhubung ke sistem segera aktif dan siap untuk mendeteksi kejadian di sekitar lingkungan laboratorium. Ketika sensor infrared mendeteksi keberadaan manusia, sistem diatur ke logika satu, yang mengakibatkan lampu hijau yang terpasang sebagai indikator kehadiran manusia dalam ruangan, menyala terang.

Namun, sensor touch disentuj sebelum memulai rapat atau pratikum mengakibatkan perubahan dalam lingkungan laboratorium. Sensor touch yang diaktifkan selama rapat atau pratikum ini mengirimkan sinyal ke sistem, yang kemudian mematikan lampu hijau dan menyala lampu kuning sebagai indikator khusus untuk keadaan ini.

Di sisi lain, sensor flame bertanggung jawab untuk mendeteksi keberadaan api di dalam laboratorium. Begitu sensor flame mendeteksi kehadiran api, reaksi sistem menjadi sangat tegas. Semua lampu di laboratorium, termasuk lampu hijau dan lampu kuning yang sebelumnya berfungsi sebagai indikator, segera beralih ke keadaan berkedip-kedip. Kondisi ini merupakan tanda peringatan yang sangat penting bagi keadaan darurat dalam laboratorium.

d.) Flowchart dan Listing Program [back]

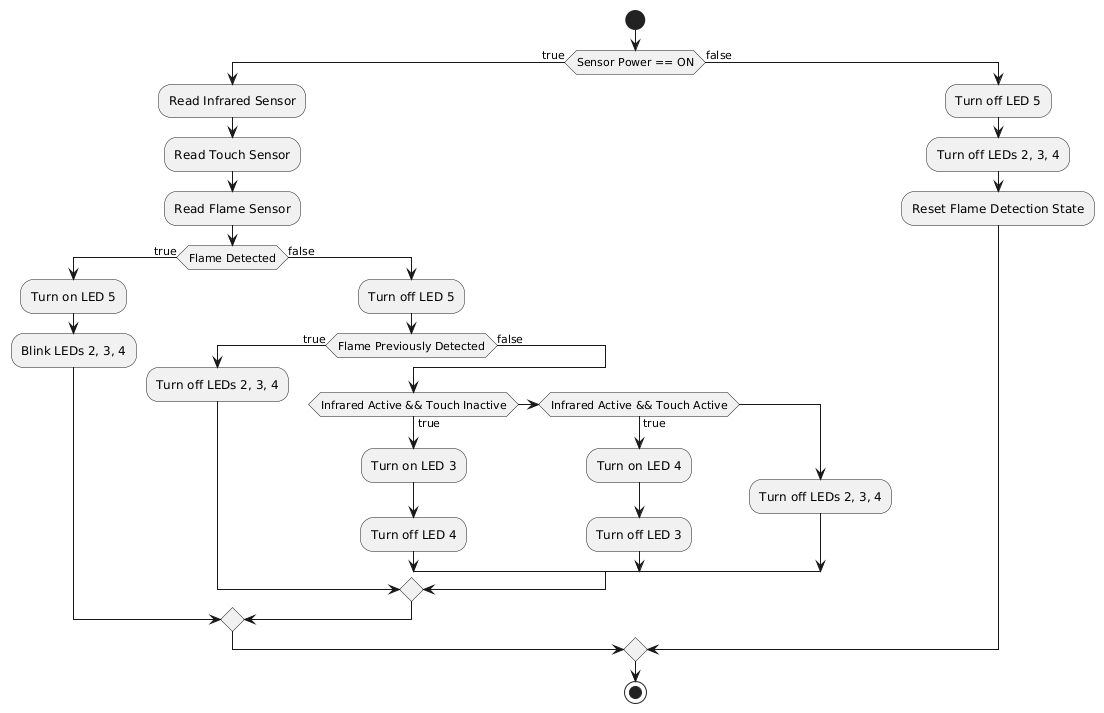

Flowcharct

Listing Program

const int infraredSensorPin = 10;

const int touchSensorPin = 11;

const int flameSensorPin = 12;

const int ledPin2 = 2;

const int ledPin3 = 3;

const int ledPin4 = 4;

const int ledPin5 = 5;

const int sensorPowerPin = A0; // Sensor power pin diubah menjadi Pin A0

bool flameDetected = false;

void setup() {

pinMode(infraredSensorPin, INPUT);

pinMode(touchSensorPin, INPUT);

pinMode(flameSensorPin, INPUT);

pinMode(ledPin2, OUTPUT);

pinMode(ledPin3, OUTPUT);

pinMode(ledPin4, OUTPUT);

pinMode(ledPin5, OUTPUT);

pinMode(sensorPowerPin, OUTPUT); // Ubah mode pin sensorPowerPin menjadi OUTPUT

}

void loop() {

int sensorPowerValue = digitalRead(sensorPowerPin);

if (sensorPowerValue == 1) {

int infraredValue = digitalRead(infraredSensorPin);

int touchValue = digitalRead(touchSensorPin);

int flameValue = digitalRead(flameSensorPin);

if (flameValue == 1) {

// Menyalakan pin 5 ketika flame sensor aktif

digitalWrite(5, HIGH); // Ubah 5 sesuai dengan nomor pin yang diinginkan

flameDetected = true;

digitalWrite(ledPin2, HIGH);

digitalWrite(ledPin3, HIGH);

digitalWrite(ledPin4, HIGH);

delay(100);

digitalWrite(ledPin2, LOW);

digitalWrite(ledPin3, LOW);

digitalWrite(ledPin4, LOW);

delay(100);

} else {

// Mematikan pin 5 ketika tidak ada deteksi flame sensor

digitalWrite(5, LOW); // Ubah 5 sesuai dengan nomor pin yang diinginkan

if (flameDetected) {

flameDetected = false;

digitalWrite(ledPin2, LOW);

digitalWrite(ledPin3, LOW);

digitalWrite(ledPin4, LOW);

} else {

if (infraredValue == 1 && touchValue == 0) {

digitalWrite(ledPin3, HIGH);

digitalWrite(ledPin4, LOW); // Matikan LED pin 4 jika touch sensor 0

} else if (infraredValue == 1 && touchValue == 1) {

digitalWrite(ledPin4, HIGH);

digitalWrite(ledPin3, LOW);

} else {

digitalWrite(ledPin2, LOW);

digitalWrite(ledPin3, LOW);

digitalWrite(ledPin4, LOW);

}

} else {

// Mematikan pin 5 ketika sensor dimatikan

digitalWrite(5, LOW); // Ubah 5 sesuai dengan nomor pin yang diinginkan

digitalWrite(ledPin2, LOW);

digitalWrite(ledPin3, LOW);

digitalWrite(ledPin4, LOW);

flameDetected = false;

}

f.) Kondisi [back]

Ketika sensor Infrared mendeteksi adanya manusia lampu LED hijau aktif, ketika sensor touch aktif atau berlogika 1 maka lampu LED kuning akan aktif, Ketika flame sensor aktif maka pada semua LED akan hidup tetapi dalam keadaan berkedap kedip

Filzah Zaki P.H

2110952006
